Product Description
In recent years, we have established ourselves as one of the leading manufacturers, suppliers and exporters of Vegetable Drying Machine. This machine is designed using high grade raw material in strict compliance with international standards. Owing to its quick drying process, high performance and large capacity, our machine is highly appreciated in the market. We offer this Vegetable Drying Machine in different specifications so as to meet the variegated demands of our customers.
Other information:

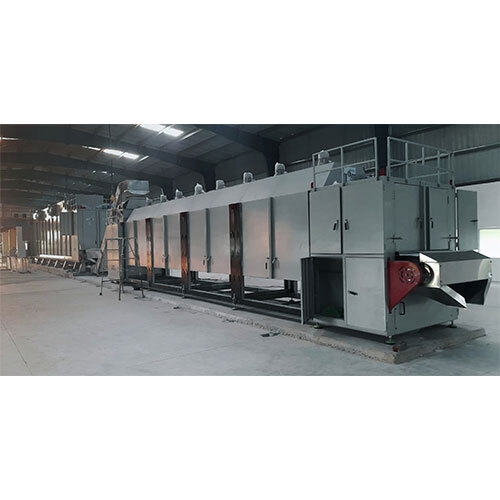

This is Vegetable Continuous Process Dryer. Machine construct of ms structure with all product contact part made of SS-304 and food grade PVC material.
Machine runs start from raw material feeding unit continuous feed material to dryer chamber, where material pass through heated dry air zone, one by one stage and evaporated moisture sucked through a exhaust fan to free environment.
Machine control through a electronics control panel to set deferent parameters like a heating temp, air quantity, residual time, federate, exhaust temp to set for all type of product range.
MODEL | VEG_I | VEG_II | VEG_III |
PRODUCT | VEGETABLES | VEGETABLES | VEGETABLES |
RAW MATERIAL INPUT CAPACITY | 400 TO 500 KG/HR | 1000 - 1100 Kg/hr | 1750 1800 Kg/hr |
*MOISTURE TO EVAPORATE | 400 to 450 KG/HR | 900 to 980Kg/hr | 1600 to 1650 Kg/hr |
*HEAT LOAD | 3,65,000 KCAL/HR @ 70% DRYER EFFICIENCY | 10,50,000 KCAL/HR @ 70% DRYER EFFICIENCY | 16,25,000 KCAL/HR @ 70% DRYER EFFICIENCY |
SUGGESTED HEAT EQUIPMENT | 6,00,000 KCAL/HR | 15,00,000 KCAL/HR | 25,00,000 Kcal/ Hr |
TOTAL DRYING BED AREA | 54 SQ.MTR | 108 SQ.MTR | 175.5 SQ.MTR |
MATERIAL BED THICKNESS | 60-100 MAT THICKNESS | 60-100 MAT THICKNESS | 60-100 MM MAT THICKNESS |
*DRYING TIME | 4-5 HOURS | 4-5 HOURS | 4-5 HOURS |
1ST STAGE DRYING BED AREA X LAYER | 1.5 MTR X 6 MTR 5 LAYER 45 SQ.MTR | 1.5MTR X9 MTR X 5LAYER 67.5SQ.MTR | 1.5 MTR X 18 MTR 5 LAYER 135 SQ.MTR |
1ST STAGE WORKING TEMPERATURE | 70-80OC | 70 - 80OC | 70-80O C - AS MAXIMUM |
2ND STAGE DRYING BED AREA X LAYER | 1.5 MTR X 6 MTR 1 LAYER 9 SQ MTR | 1.5MTR X 9 MTR X 3 LAYER 40.5 SQ.MTR | 1.5 MTR X 9 MTR 3 LAYER--- 40.5 SQ.MTR |
2ND STAGE WORKING TEMPERATURE | CONDITIONING UNIT | 45-55OC | 45-55O C |
CONNECTED LOAD | 1ST STAGE | VIBRATOR FEEDER | 0.75 KW X 1 NOS | 0.75 KW | 0.75 KW X 1 NOS | 0.75 KW | 0.75 KW x 1 NOS | 0.75 KW |
MATERIAL LEVELLER | 0.75 KW X 1 NOS | 0.75 KW | 0.75 KW X 1 NOS | 0.75 KW | 0.75 KW x 1 NOS | 0.75 KW |
SS CONVEYOR BELT | 0.75 KW X 6 NOS | 4.50 KW | 0.75 KW X 5 NOS | 3.75 KW | 1.1 KW X 5 NOS | 5.5 KW |
BRUSH AND MIXER | 0.75 X 2 NOS | 1.50 KW | 0.75 KW X 2 NOS | 1.50 KW | 0.75 X 2 NOS | 1.5 KW |
MIDDLE MIXER DRIVE | NOT APPLICABLE | 0.75 KW X 1 NOS | 0.75 KW | 0.75 X 2 NOS | 1.5 KW |
Conditioning fans | 2.2 KW X 2 NOS | 4.4 KW | NOT APPLICABLE | NOT APPLICABLE |
ID FAN | 11 KW X 2 NOS | 22.00 KW | 11 KW X 3 NOS | 33.00 KW | 11 KW X 6 NOS | 66 KW |
Total KW | 33.9 KW | 40.75 KW | 76 KW |
2ND STAGE | VIBRATOR FEEDER | NOT APPLICABLE | NOT APPLICABLE | 0.75 KW X 1 NOS | 0.75 KW |
MATERIAL LEVELLER | NOT APPLICABLE | 0.75 KW X 1 NOS | 0.75 KW | 0.75 KW X 1 NOS | 0.75 KW |
SS CONV BELT | NOT APPLICABLE | 0.75 KW X 3 NOS | 2.25 KW | 0.75 KW X 3 NOS | 2.25 KW |
BRUSH AND MIXER | NOT APPLICABLE | 0.75 KW X 2 NOS | 1.5 KW | 0.75 KW X 2 NOS | 1.5 KW |
ID FAN | NOT APPLICABLE | 2.2 KW X 6 NOS | 13.2 KW | 2.2 KW X 6 NOS | 13.2 KW |
FD FAN | NOT APPLICABLE | 3.7 KW X 3 NOS | 11.1 KW | 3.7 KW X 3 NOS | 11.1 KW |
TOTAL KW | NOT APPLICABLE | 29.55 KW | 29.55 KW |
TOTAL CONNECTED LOAD | 33.9 KW | 70.3 KW | 105.55 KW |
HEATING MEDIA REQUIREMENT (HOT WATER BOILER / STEAM BOILER) | 6 LACKS KCAL/HR | 15 LACKS KCAL/HR | 25 LAKHS KCAL/HR |
DRYER EFFICIENCY | 70% | 70% | 70% |
OVERALL SPACE REQUIRED FOR DRYER (L X W X H_in mtr ) | 17 MTR X 4.2 MTR X 5 MTR | 18 MTR X 4.2 MTR X 5 MTR | 19 MTR X 4.2 MTR X 5 MTR |
*DISCLAIMER - MOISTURE TO EVAPORATE, DRYING TIME & HEAT LOAD DEPENDS UPON THE RAW MATERIAL CONDITION, INITIAL MOISTURE CONTENT, REQUIRED FINAL MOISTURE, LOCATION OF THE PLANT, ENVIRONMETAL CONDITIONS ETC. |
ALL DESIGN RIGHTS RESERVED BY OPTYTECH ENGINEERS. |
